PLASTBAU METAL
Garante uma montagem rápida e eficiente, eliminando por completo as pontes térmicas.
CARACTERÍSTICAS FÍSICAS
O sistema construtivo Plastbau Metal é um sistema patenteado, com largos anos de experiência, que consiste numa cofragem de EPS de geometria variável, autoportante até ao máximo de 2 metros, com isolamento térmico incorporado.
As suas elevadas prestações resultam da colaboração estrutural do poliestireno expandido e de um perfil metálico zincado, estrategicamente perfurado.
Esta conjugação permite obter um peso próprio muito reduzido (+/- 7 kg m2) e, ao mesmo tempo, um elemento auto-portante necessário para a primeira fase da execução da laje (suporte de operários, ferro da armadura e betonagem).
É assim um elemento para substituição dos produtos tradicionais, sem um agravamento do peso da estrutura e fundações, permitindo uma rápida instalação e movimentação manual, eliminando quaisquer pontes térmicas.
Plastbau Metal é fabricado em Poliestireno Expandido (EPS) tipo 100 auto extinguível, com um perfil metálico incorporado.

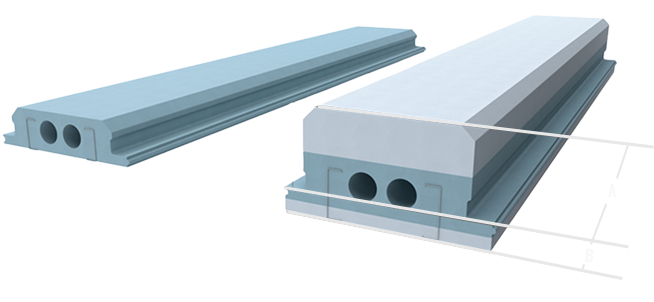

Altura Estrutural
A altura da viga estrutural é determinada em função do vão e das cargas. Varia entre 12 e 35 cm.
Espessura da alheta de isolamento
Por forma a garantir o cumprimento das normas em matéria de eficiência energética, o projetista tem à sua disposição diferentes espessuras de isolamento. Varia entre 4 e 8 cm.

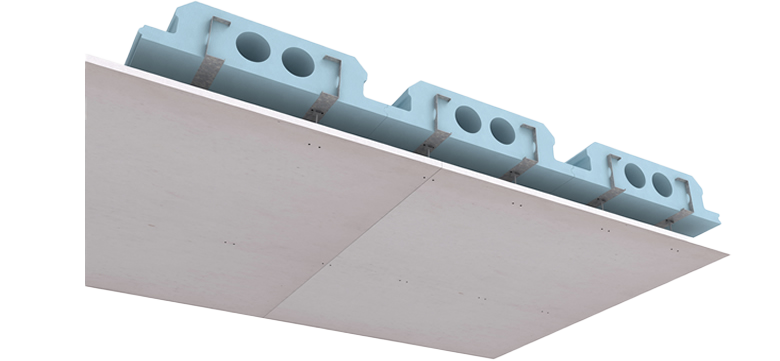

Acabamento com gesso cartonado
O perfil metálico incorporado, distanciado a cada 30cm, destina-se à fixação do painel de gesso cartonado.

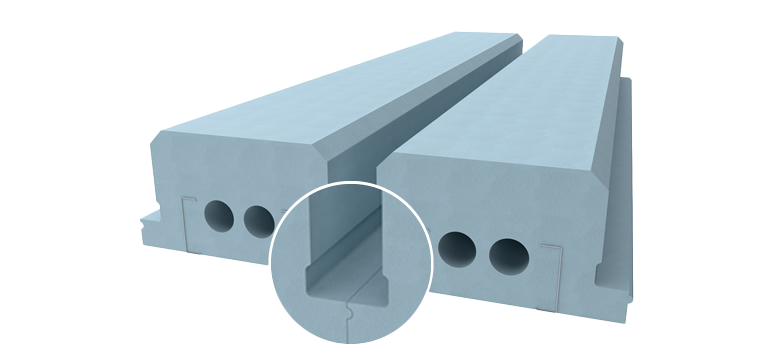

Eliminação de Pontes Térmicas

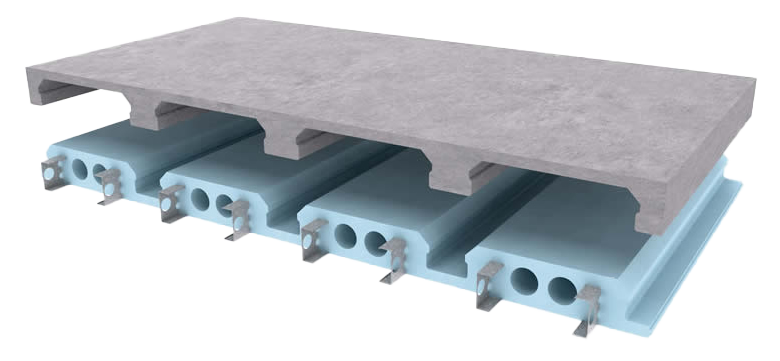

LAJE ESTRUTURAL
APLICAÇÃO EM OBRA

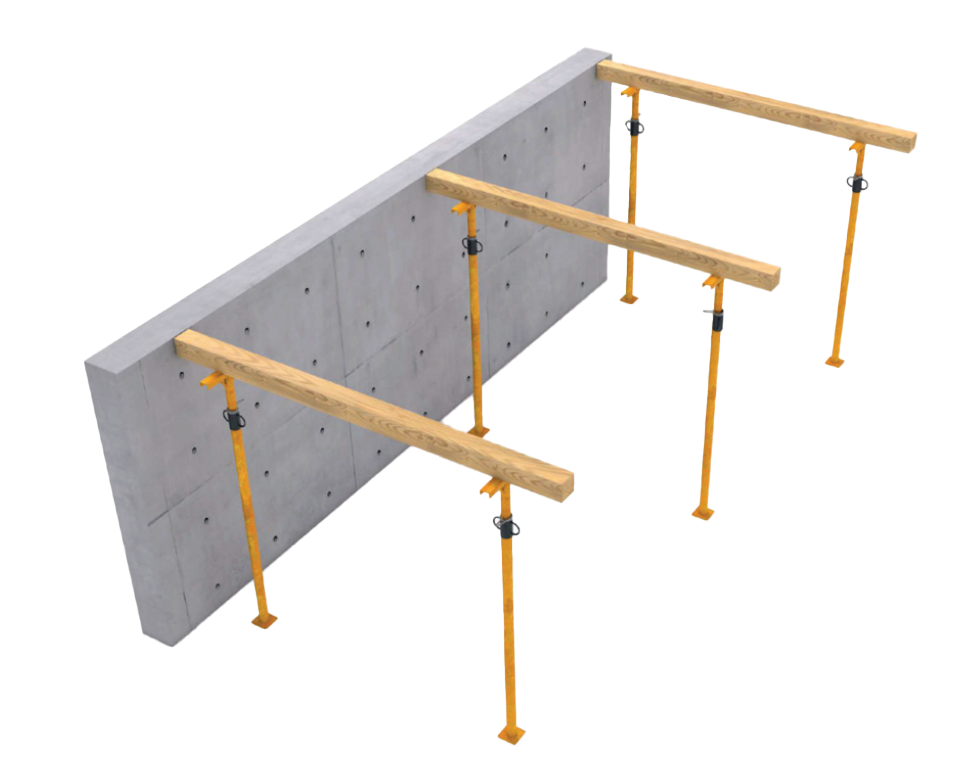

MONTAGEM E ESCORAMENTO PROVISÓRIO

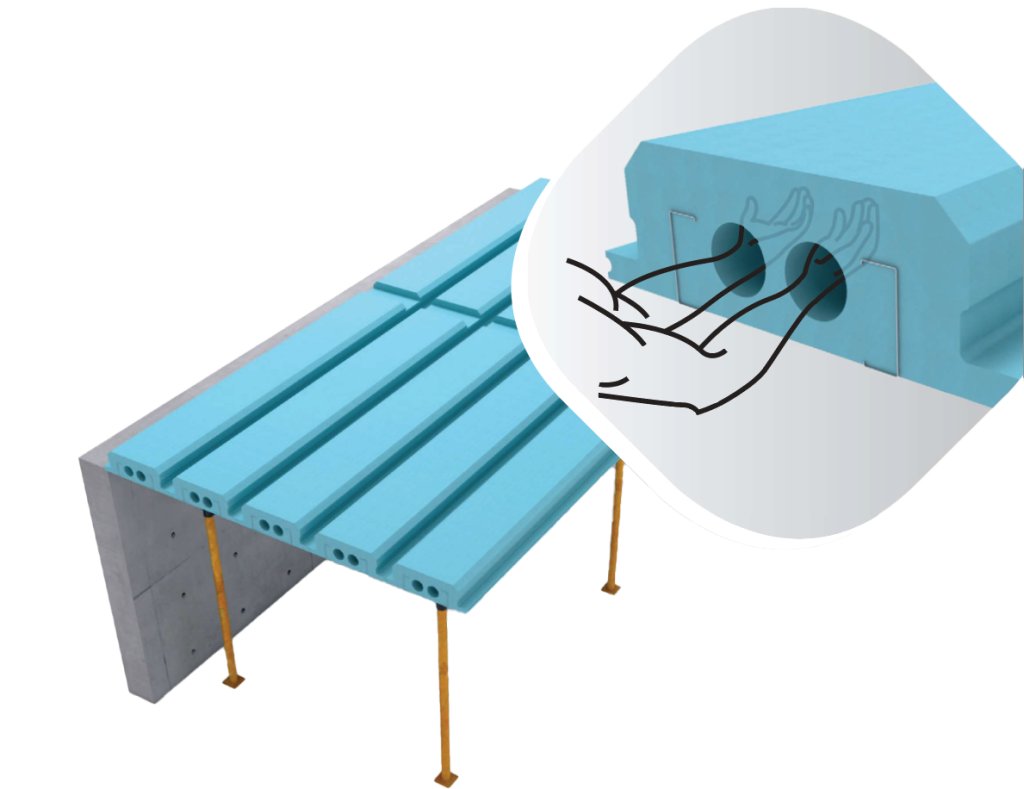

COLOCAÇÃO DOS PAINÉIS PLASTBAU METAL

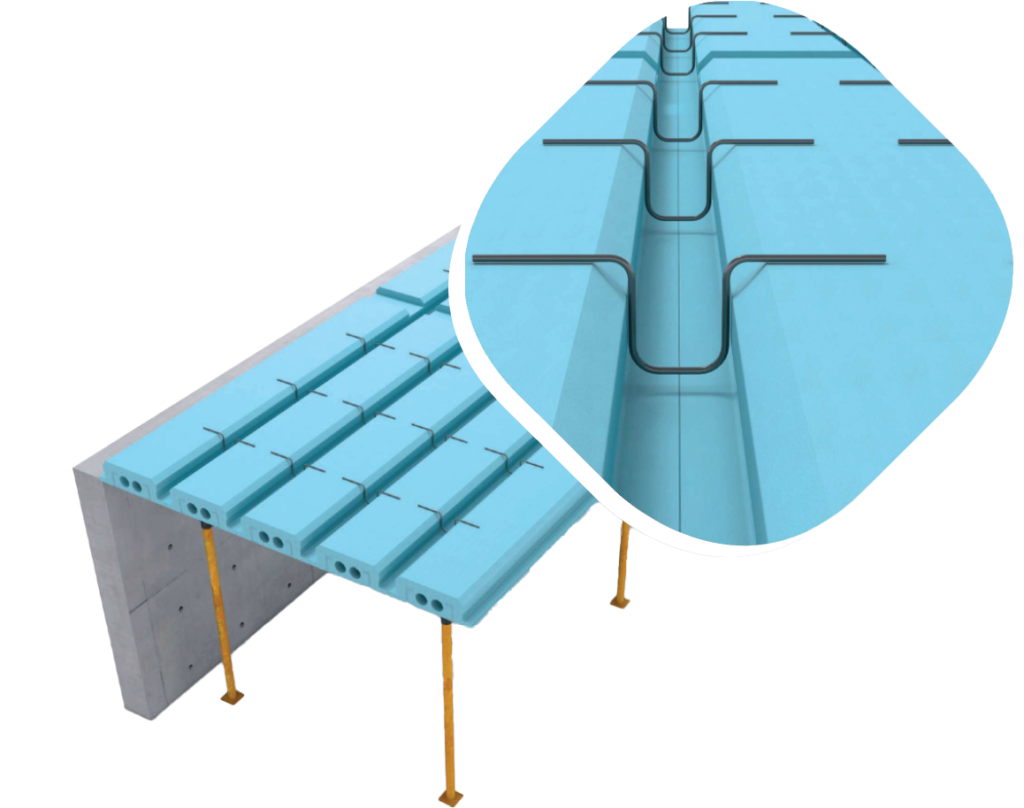

Colocação dos distanciadores de ferro

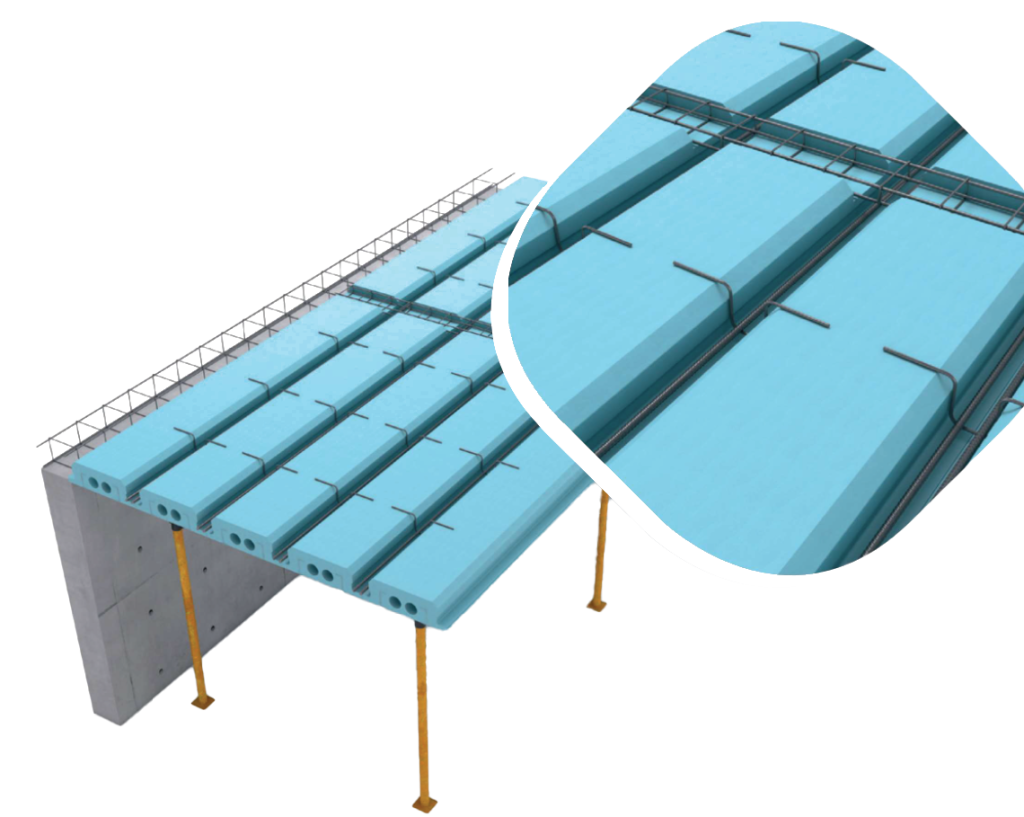

Colocação da armadura de ferro

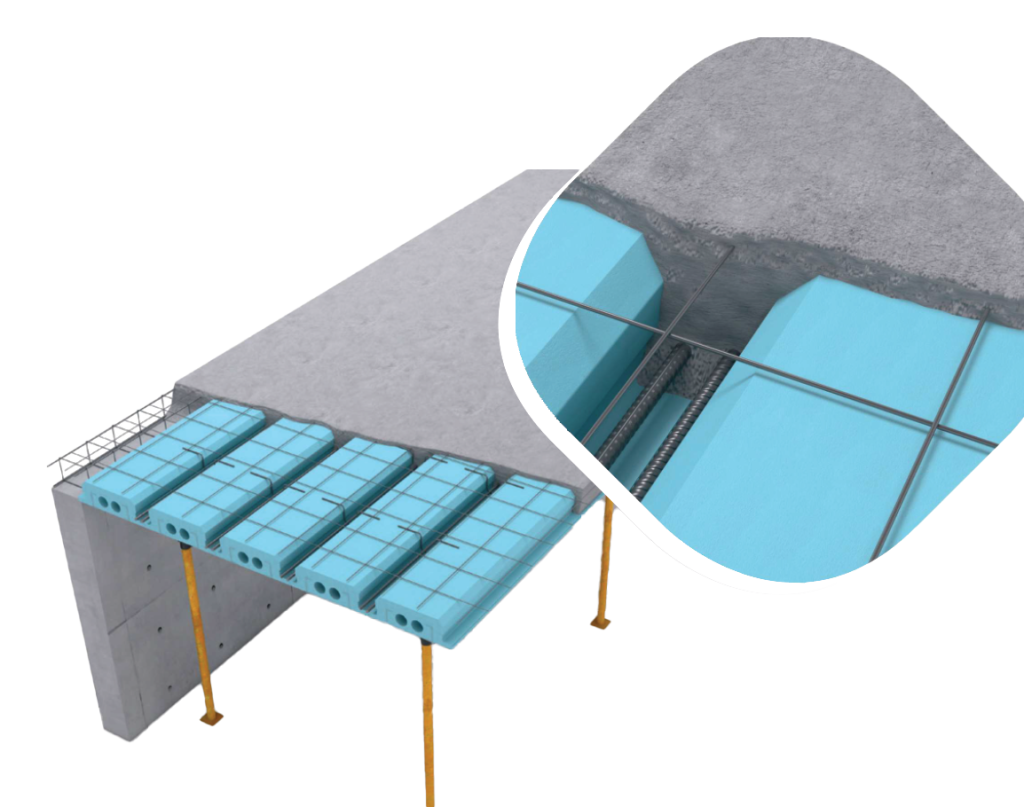

COLOCAÇÃO DA MALHA METÁLICA
COLOCAÇÃO DO BETÃO NA LAGE
CARACTERÍSTICAS FÍSICAS
Atendendo à natureza do EPS poderá verificar-se uma retração entre 8 a 10mm em relação ao perfil metálico.
Este efeito deve-se ao reequilíbrio das tensões internas do produto. Desta forma, as dimensões consideradas são as do perfil metálico e não as do EPS.
DIMENSÕES
- Largura: 600mm +/-4mm (excluindo M/F)
- Espessura da Alheta: 40, 50, 60 e 80mm +/-4mm
- Espessura total: 160 a 300mm
- Comprimento: 2000 a 13600mm +/-30mm
